Så förvätskar vi biogas till flytande biometan

Biofrigas CryoSep-familj är containerbaserade anläggningar som gör det möjligt för mindre producenter som lantbruk, kommunala anläggningar och livsmedelsindustrier att producera flytande biometan från sina organiska restströmmar. Som utgångspunkt använder CryoSep den gas som produceras i en rötkammare, så kallad rågas, och som består av metan och koldioxid i huvudsak. I de fall där gasen efter rötkammaren uppgraderats till fordonsgaskvalitet i en uppgraderingsanläggning används CryoSep P.

De huvudsakliga processerna för både CryoSep och CryoSep P är i princip samma. I processens första steg renas gasen från föroreningar som svavelväten, partiklar och vatten för att i nästa steg separera metan och koldioxid i två olika flöden. Det metan som separerats har en mycket hög renhet, vilket möjliggör det tredje och sista steget, förvätskning. I förvätskningssteget kyls metangasen till -160°C och omvandlas då till vätska, vilket skapar slutprodukten flytande biometan, även kallat LBG (Liquefied Biogas) och består av, i princip, helt ren metan. Den förvätskade biogasen lagras därefter i lagringstankar i anslutning till produktionen och det är från dessa tankar som den förvätskade gasen hämtas av lastbilar för transport till kunderna.

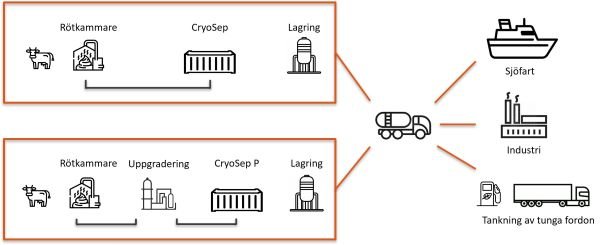

CryoSep utgår ifrån den gas, ofta kallad rågas, som kommer från den naturliga rötningsprocess som bryter ner organiskt och biologiskt avfall i olika typer av rötkammare. Rötgasen innehåller typiskt 55-65% metan och 35-45% koldioxid. CryoSep P utgår ifrån uppgraderad gas, som typiskt innehåller 97-98% metan och 2-3% koldioxid. Se skissen nedan för en schematisk bild över de olika komponenterna. För en med detaljerad beskrivning, kontakta oss för att få en kopia på vår tekniska beskrivning.

Huvudsaklig prestanda för de olika anläggningarna ses i tabellen nedan.

En huvudprodukt med flera biprodukter

Utöver huvudprodukten, flytande biometan, skapar processen även flytande biogen koldioxid, en produkt med många användningsområden där den kan ersätta koldioxid med fossilt ursprung, så kallad CCU (Carbon Capture & Utilization). Applikationer kan vara inom livsmedelsindustrin, till växthus eller som insatsmaterial i exempelvis cementtillverkning eller framställning av andra kemikalier. Andra användningsområden kan vara som svetsgaser, kolsyreis eller till brandsläckare. Alternativt kan koldioxiden lagras i berggrunden, så kallad CCS (Carbon Capture & Storage).

Som en del av den föregående rötprocessen fås även ett utmärkt biogödsel.

Vår teknik låser upp ny potential

Vår egenutvecklade teknik gläntar på två dörrar samtidigt. Dels gör den containerbaserade anläggningen att småskalig produktion av biogas blir realistisk. I dagsläget sker nästan all produktion på ett fåtal storskaliga anläggningar, men det är i det lokalproducerade och småskaliga som mycket av den framtida potentialen finns. CryoSep ryms i en 40 fotscontainer, vilket gör att tekniken kommer nära de verksamheter där det finns biologiskt nedbrytbart avfall att ta vara på. Därmed omhändertas en viktig resurs, som tidigare inte varit ekonomiskt hållbar att utvinna.

Det containerbaserade formatet underlättar såväl tillståndsprocessen som finansieringen. Den flytande biogas som produceras i en CryoSep-anläggning uppfyller automatiskt kvalitetskraven på fordonsbränsle tack vare den flytande biogasens höga renhet. Alla CryoSep-anläggningar tillverkas och provkörs i fabrik innan de levereras till kund för att förkorta installationstiden, och levereras CE-märkta till kunderna då anläggningarna faller under EU:s maskindirektiv.

Biofrigas kan hjälpa till att förmedla kontakter mellan företagets kunder och de företag som köper och transporterar flytande biometan.
